一、形式和性能
1、形式
a、 二沉池吸泥機為半橋式中心進水周邊出水的工藝，中心排泥。
b、 工作橋下部均勻安裝有數根吸泥管和集泥槽，利用液位差將池底污泥通過吸泥管壓至集泥槽，利用與配水井及污泥回流泵房的液位差，再通過排泥管將集泥槽中污泥排入污泥回流泵房。
c、 該吸泥機為戶外型，所有結構零部件適應戶外工作環境。
2、性能
該刮泥機可適合連續24小時運行。
二、設備性能及結構描述

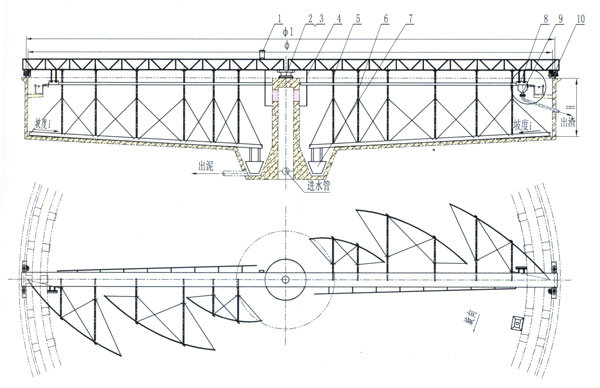

1、 刮吸泥機橋架由中心支座，端部膠輪支承在沉淀池池壁上。帶鐵芯的橡膠膠輪由驅動電機帶動并以池中心支座為圓心沿沉淀池周邊平面作圓周運動，帶動整個刮吸泥機旋轉。懸掛在主梁下的排泥槽與池內水位差，使沉積在池底的污泥通過刮板刮集由吸泥管吸到排泥槽中，排泥槽與中心泥罐采用直聯，并通過中心排泥管排出池外。排泥過程隨刮泥機運轉自動完成，通過調節調流錐閥的開度，可方便地調節每根排泥管的排泥量。
2、 刮吸泥機外形尺寸符合沉淀池結構尺寸的要求，其刮泥板外緣線速度滿足設計要求。整臺設備運轉平穩正常，無沖擊，振動和無異聲。
